Home Producten Micro omvormers APSystems ECU

De APsystems ECU (Energy Communication Unit) is de verbindings- en informatiegateway voor de micro-omvormers. De ECU verzamelt data van elke micro-omvormer en ieder individueel zonnepaneel.  De  ECU verzamelt deze data middels de Energy Communicatie Analyse (EMA) applicatie.

De APsystems EMA applicatie, maakt deze data inzichtelijk en geeft nauwkeurig de status en de productie weer van iedere micro-omvormer en zonnepaneel in uw zonnepaneleninstallatie. De micro-omvormers i.c.m. de ECU bieden geïntegreerde communicatie- en verbindingsfuncties. De Monitoring & Analyse applicatie geeft op een gebruikersvriendelijke manier inzage in uw zonnepanelensysteem.

dashboard-ema-eindklant

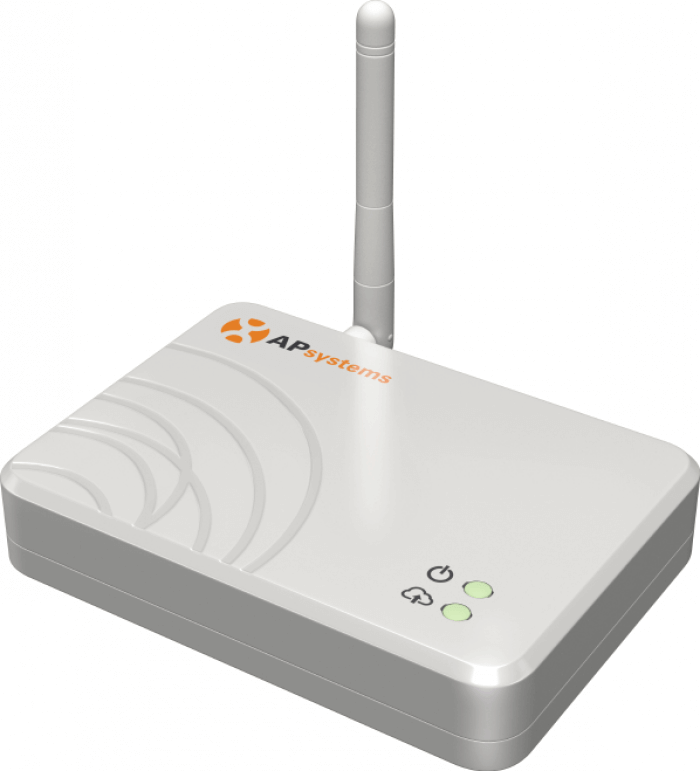

ECU-R

De ECU-R van APsystems is een monitoring unit voor de YC600, QS1 en DS3 en zelfs combinaties daarvan, welke via een ZigBee netwerk communiceren. ZigBee is een ultra-low-power draadloos netwerk. Deze ECU heeft geen display en kan alleen via een APP worden aangestuurd en geïnstalleerd. Het apparaat maakt verbinding met de router via Wi-Fi of UTP kabel.

APSystems ECU-R

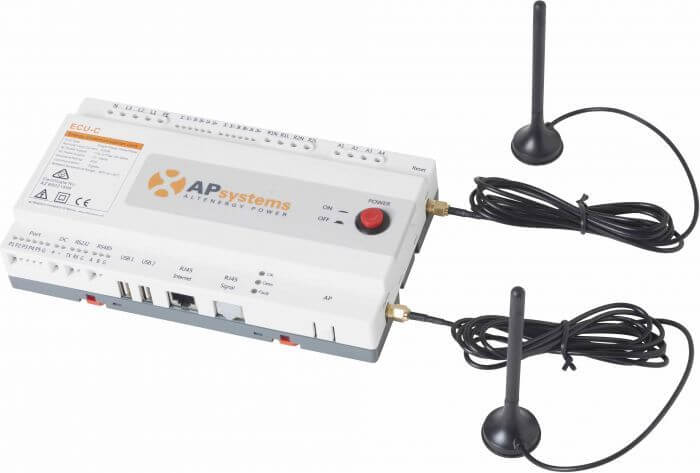

ECU-C

Voor het continue monitoren van de prestatie van elk individueel zonnepaneel kan een ECU-C monitoring unit geplaatst worden. Deze unit wordt bij een modem geplaatst en via een meegeleverde UTP kabel of Wifi aangesloten. De ECU-C communiceert met de omvormers via ZigBee draadloze communicatie.

De voordelen van de APSystems monitoring met de ECU-C

  • Alle gegevens worden direct naar een centrale database, met volledige opslag gestuurd.
  • De eindgebruiker kan te allen tijde de gegevens realtime en de historie bekijken via het internet.
  • De eindgebruiker ziet al zijn opbrengsten in grafische vorm, totaal en per paneel
  • De installateur kan met zijn inlog code ook de temperatuur van de omvormer, spanningen (AC en DC), stroom (DC), lichtnet frequentie zien.
  • Bij een eventueel wegvallen van de communicatie met het internet, zal de ECU-C de waarden in het geheugen vasthouden tot er weer verbinding is. Gegevens gaan niet verloren.
  • Op het display van de ECU-C kan men direct zien wat de huidige opbrengst en de totale opbrengst is.
  • Op het display van de ECU-C kan men direct zien of alle omvormers communiceren en of er een verbinding is.
  • De installateur kan direct op de ECU-C inloggen en ter plekke zien of alle panelen hun verwachte opbrengst geven.
  • De installateur kan ter plekke vele parameters van de omvormers bekijken.
APsystems ECU-C

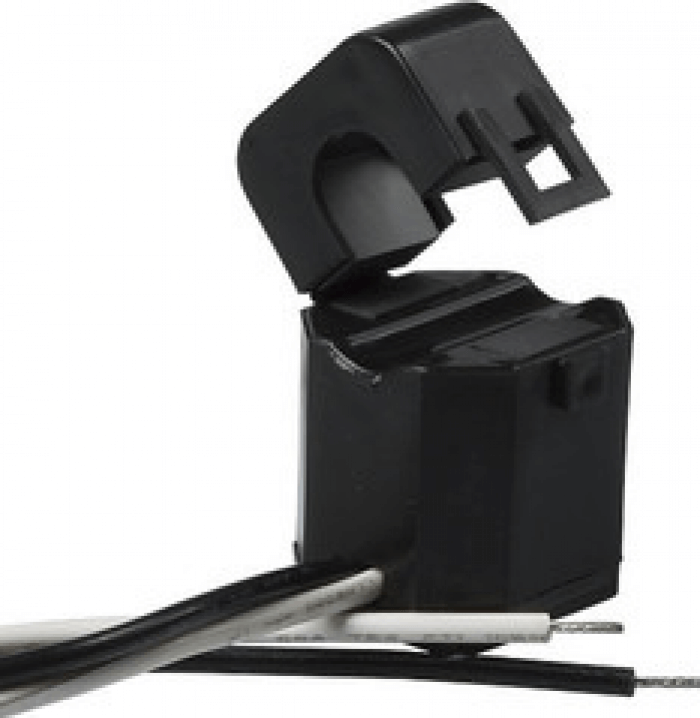

Current Transformer

Stroom (Current) Transformer welke het met de monitoringsunit ECU-C mogelijk maakt om de energie consumptie / productie te monitoren. Deze stroom trafo is geschikt voor stromen tot maximaal 80 Ampère. Voor 3 fasen metingen, heeft u 3 stroom transformatoren nodig. Dit geldt zowel voor de productie meting als voor de consumptie meting. In de ECU-C kan aangegeven worden of de metingen in de EMA monitoring worden getoond.

De stroomtrafo is handig klein en kan eenvoudig om de stroomvoerende draad worden geklikt.

APSystems current transformer 80a

Downloads

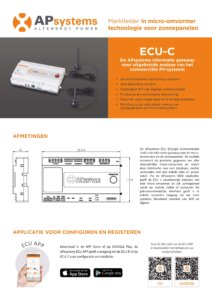

Download ECU-C datasheet
apsystems-ecu-r

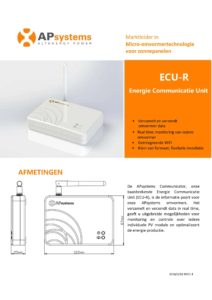

Download ECU-R datasheet
